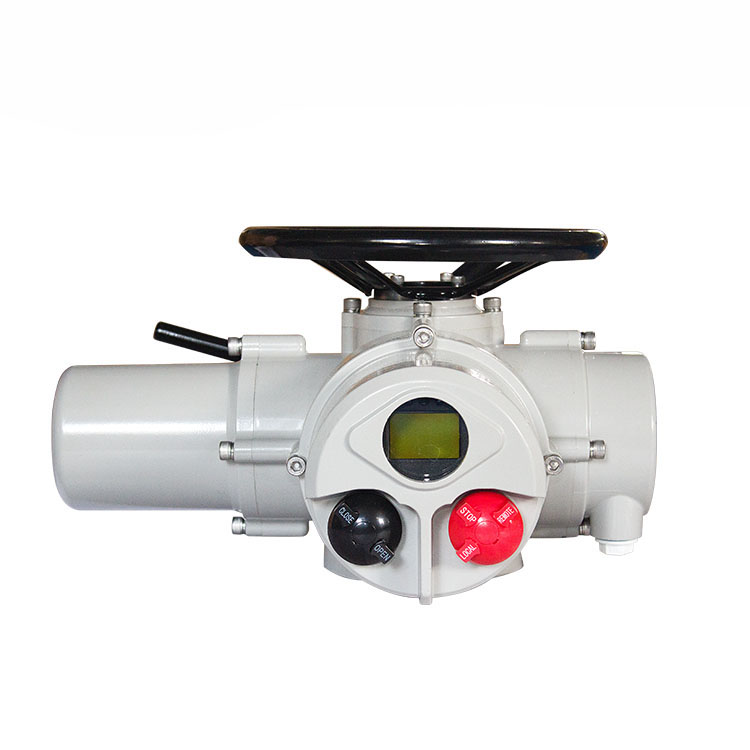

Z型白色電動調節型多回轉執行器：

Z系列執行器，是閥門實現開啟、關閉、調節控制的驅動設備。本系列執行器具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。

Z系列執行器適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、柱塞閥、截流閥、水閘門等，可用于明桿閥也可用于暗桿閥，可對閥門進行遠控、集控和自動控制，廣泛應用于電力、冶金、石油、化工、制藥、污水處理、農業灌溉等行業。

Z型白色電動調節型多回轉執行器分類：

按控制方式分∶普通型、智能開關型、智能調節型( Profibus現場總線、Modbus現場總線、Hart現場總線、FF現場總線、Device Net現場總線);

按防護類型分:戶外型和防爆型;

按連接方式分∶轉矩型和推力型;

Z型白色電動調節型多回轉執行器記住指標：

輸入信號	4mA-20mA；無源接觸點
供電電源	常規	三相:AC380V（50HZ）
		三相:AC380V（50HZ）
	特殊	單相:AC220V AC110V（50HZ、60HZ）
		直流:DC12V（50HZ）
基本誤差限	≤1%
防護等級	IP65、IP68
防爆型等級	Exdll BT4、Exdll CT4
環境溫度	-30℃~+70℃（可選-40℃~+100℃）
環境濕度	≤95%（25℃）
電機工作制：標配長時電機，F(xiàn)級絕緣

Z型白色電動調節型多回轉執行器結構圖：

閥門電動裝置有六個部分組成：電機，減速器，控制機構，手-電動切換機構，手輪部件及電氣部分，其傳動原理見圖一。


1、電動機:采用YDF2-W戶外型三相異步電機，該電機為短時工作制，額定持續工作時間為10分鐘。

2、減速器∶由一對正齒輪和蝸輪付組成，電動機的動力經減速器傳遞給輸出軸。

3、控制機構∶由轉矩控制機構，行程控制機構及可調式開度指示器組成，用以控制閥門的開啟和關閉及閥位指示

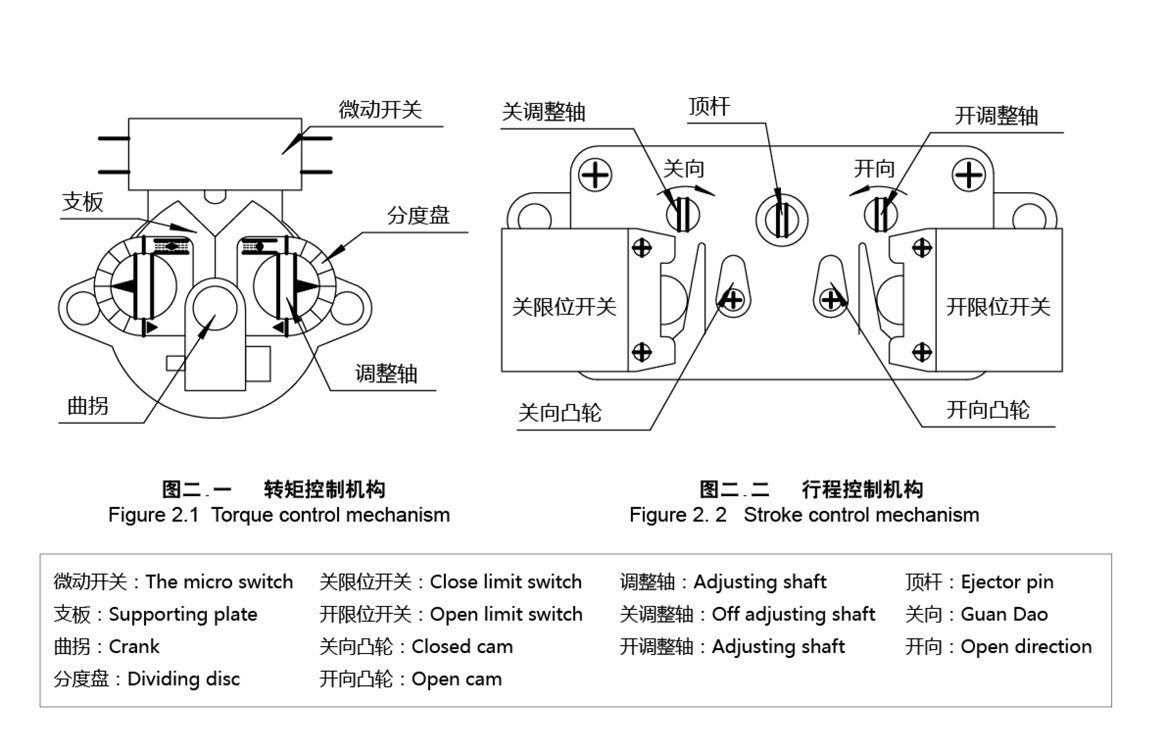

(1)轉矩控制機構(圖二.一)∶由曲拐，擋塊，凸輪分度盤，支板和微動開關組成，當輸出軸受到一定阻轉矩后，蝸桿除旋轉外，還產生軸向位移，帶動曲拐旋轉，同時使擋塊也產生一個角位移，從而迫近凸輪，使支板上抬。當輸出軸上的轉矩增大到預定值時，則支板上抬直至微動開關動作，切斷電源，電機停轉，以實現對電動裝置輸出轉矩的控制。


( 2)行程控制機構（圖二.二)∶由十進位齒輪組，頂桿，凸輪和微動開關組成，簡稱計數器。其工作原理是由減速箱內的一主動小齒輪(Z=8)帶動計數器工作。如果計數器按閥門開或關的位置已經調整好，當計數器隨輸出軸轉到預先調整好的位置（圈數）時，則凸輪將被轉動90°，壓迫微動開關動作，切斷電源，電機停轉，壹實現對電動裝置行程(圈數）的控制。為了控制較多轉圈數的閥門，可調整凸輪轉180°或270°再壓迫微動開關動作。

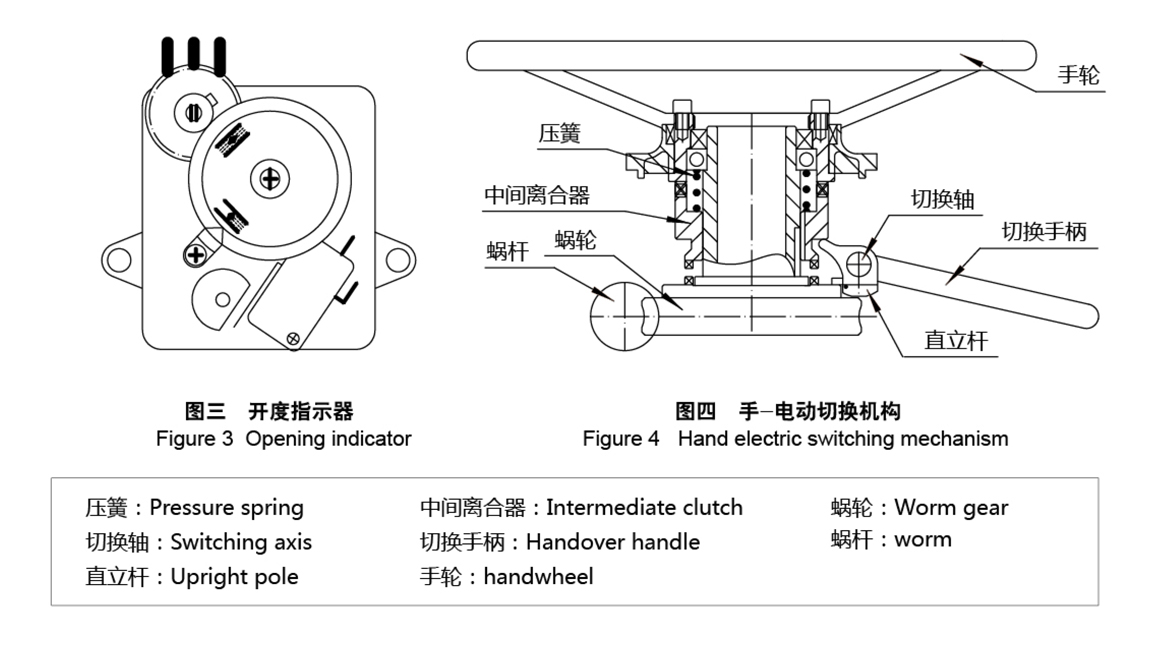

( 3 )可調式開度指示器(（圖三）︰由減速齒輪組，調節齒輪，閥門開度表盤，凸輪，微動開關，及電位器組成。在現場調試時，可根據所配閥門開關的圈數，將調節齒輪調整到所需的位置，并與減速齒輪組嚙合(在立柱上有所需圈數的數字當閥門在開啟或關閉的過程中，開度盤經減速后轉動，指示閥門的開關量，指示角度與閥門開關量同步，供遠傳指示閥門位置用。


手-電動切換機構(圖四)︰為半自動切換，電動轉變?yōu)槭謩?dòng)操作需扳動切換手柄，由手動轉變?yōu)樽詣?dòng)時系自行進行(不需要扳動切換手柄)。由電動變?yōu)槭謩?dòng)時，即用人工扳動切換手柄，使輸出軸上的中間離合器向上移動，壓迫彈簧。當手柄推到一定位置時之間離合器脫離蝸輪與手動軸爪嚙合，則可使手輪上的作用力通過中間離合器傳到輸出軸上，即成為手動狀態。手動變?yōu)殡妱?dòng)時自動切換，當電機旋轉帶動蝸輪轉動時直立桿立即倒下，在壓簧作用下中間離合器迅速向蝸輪方向移動，與手動軸脫開，與蝸輪嚙合，則成為電動狀態。

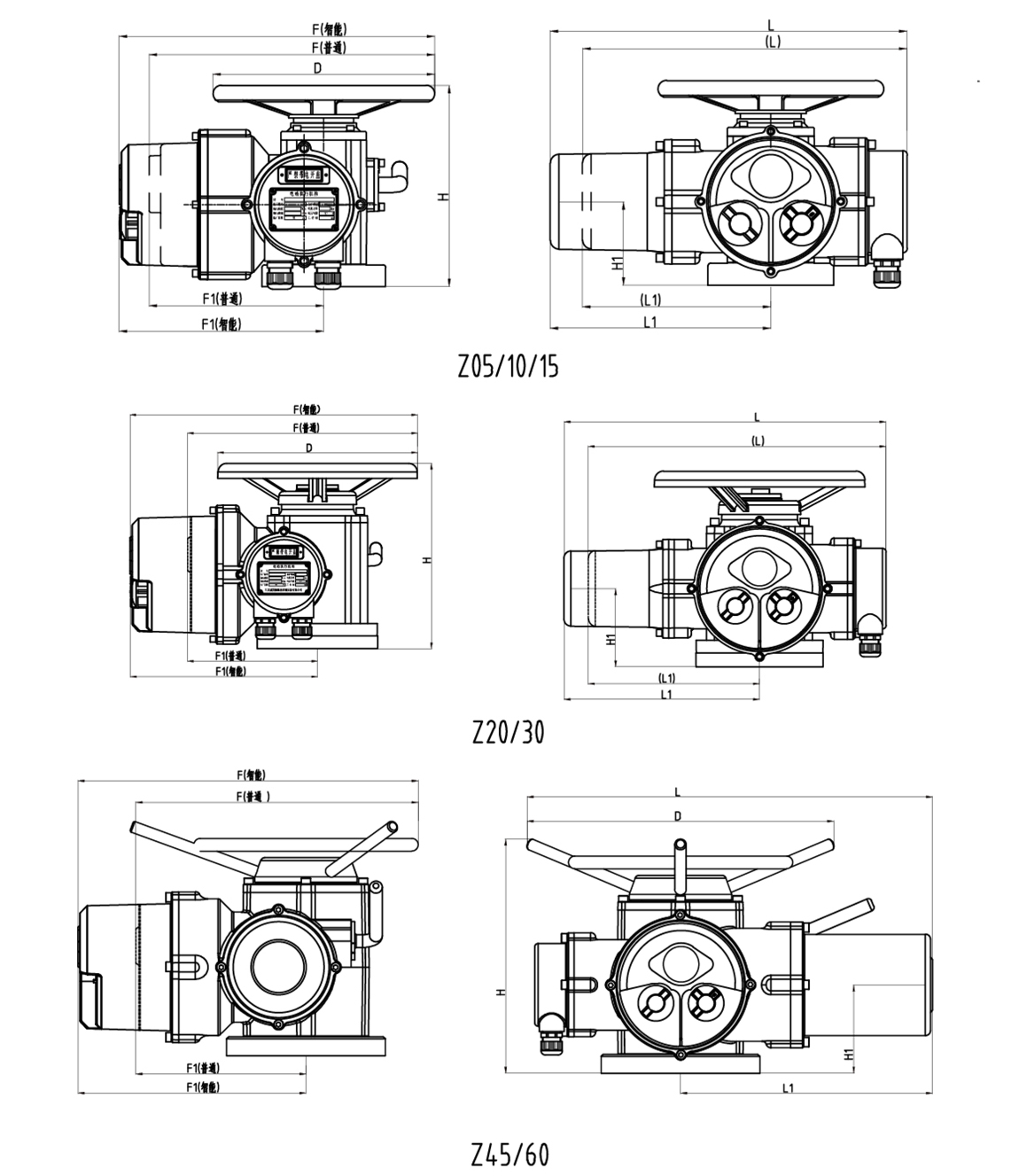

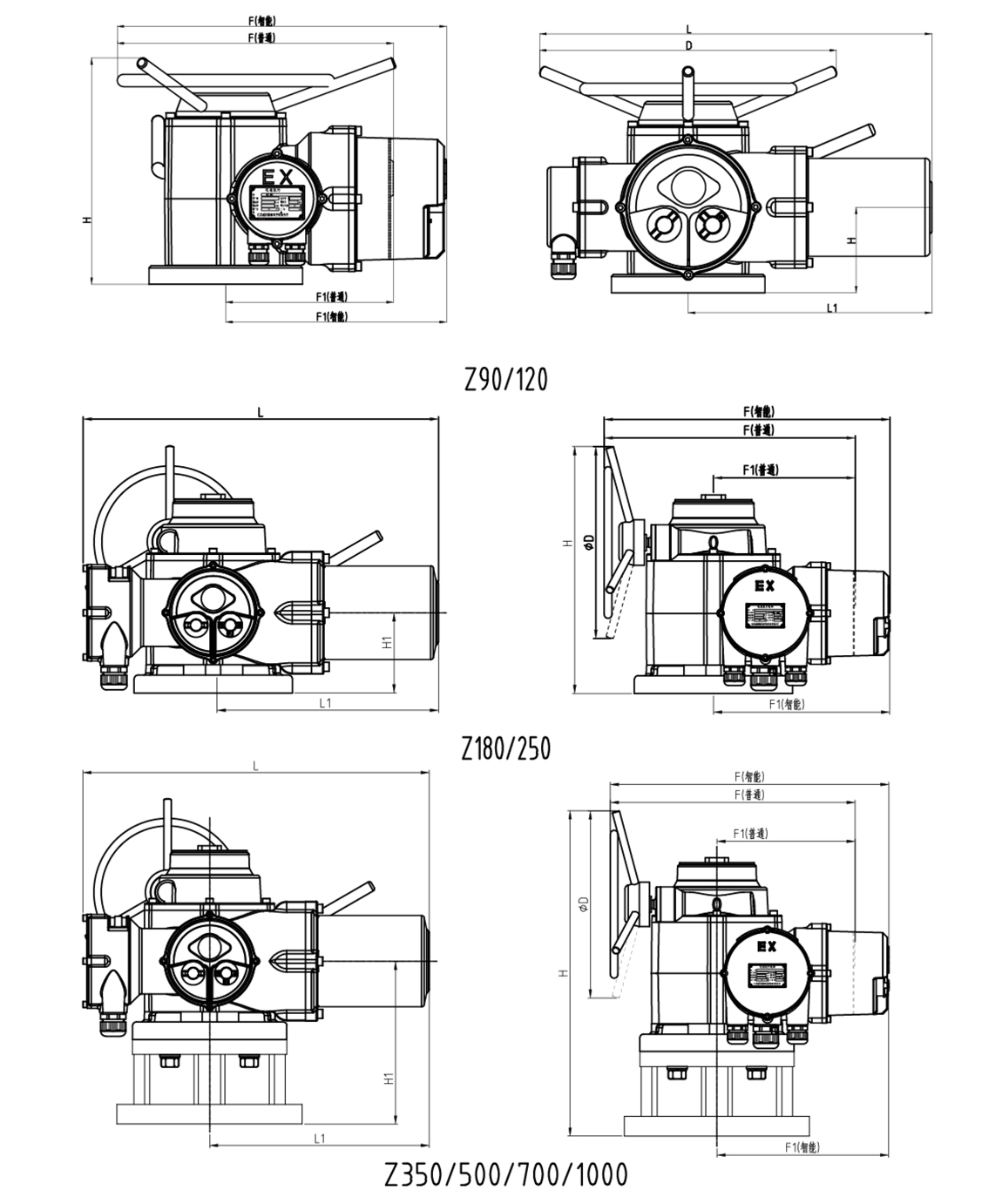

Z型白色電動調節型多回轉執行器外形尺寸圖與尺寸表：



尺寸型號	H	H1	F		F1		D	(L)	L	(L1)	L1
尺寸型號	H	H1	普通	普通	智能	普通
Z05/10/15	236	96	334	370	204	240	260	392	412	235	255
Z20/30	285	115	372	442	218	288	300	449	499	265	315
Z45/60	335	125	510	570	252	322	495		563		357
Z90/120	352	141	517	587	252	322	508	577	637	360	420
Z180/250	515	137	524	596	296	368	400		748		470
Z350/500	684	348	524	596	296	368	400		748		470
Z700/1000	747	411	524	596	296	368	400		748		470

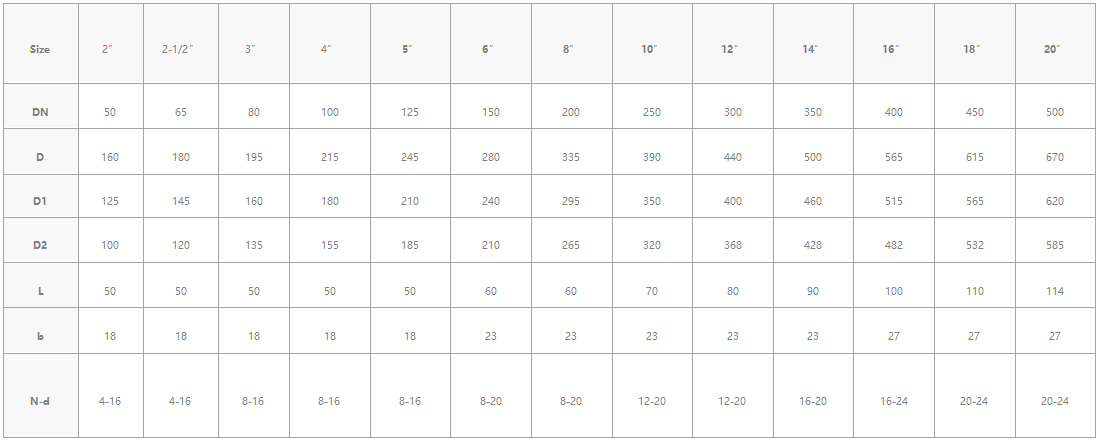

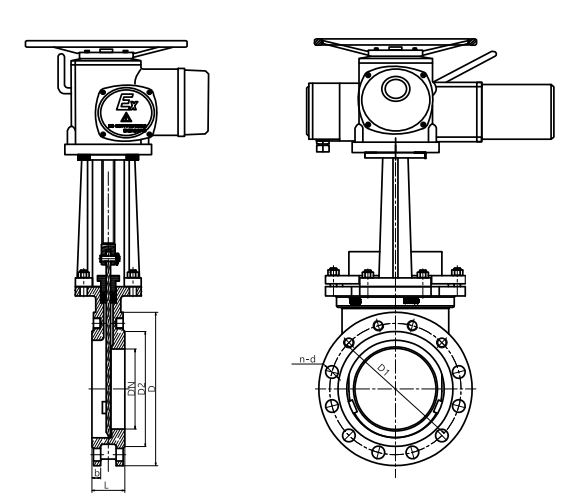

Z型白色電動調節型多回轉執行器法蘭連接尺寸：

執行器型號
